製品の内容

3Dｱｸﾘﾙ製 端梁 ｶﾌﾟﾗｰﾎﾟｹｯﾄ 各1個入

組み立て方

1.洗浄

   ｶﾞｲｱﾉｰﾂ ﾚｼﾞﾝ ｳｵｯｼｭで油分や汚れ等を漬け置きし落とします。

2.表面下地1

   素材の塗料食い付き向上の為 ﾚｼﾞﾝ用ﾌﾟﾗｲﾏｰを全体に塗装します。

  (ｶﾞｲｱﾉｰﾂ P01 ｶﾞｲｱﾏﾙﾁﾌﾟﾗｲﾏｰ等)

3.表面下地2

   このままでは表面状態が分かりづらいのでｻｰﾌｪｰｻｰを塗装します。

   使用するｻｰﾌｪｰｻｰは1200番が理想です。

   乾燥後に表面を確認すると粗い事が確認出来ますのでﾓｰﾙﾄﾞやﾃﾞﾃｰﾙを削らないように

   表面を整えます。使用する紙ﾔｽﾘは600～1200番が理想です。

4.塗装

   本体全体に黒で塗装します。

5.ﾅｯｸﾙｶﾌﾟﾗｰの加工

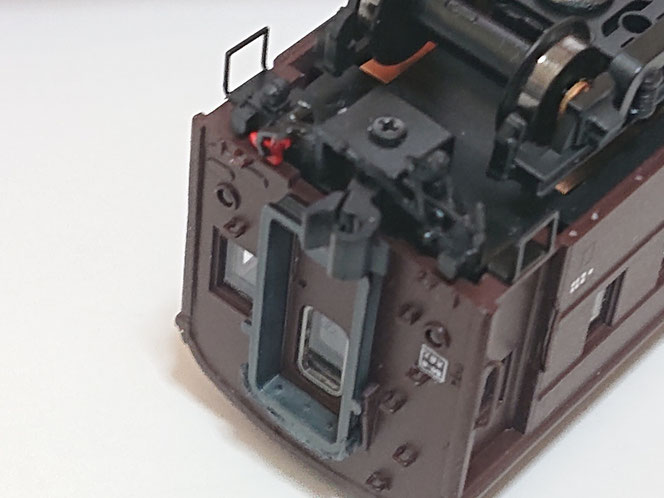

   ﾅｯｸﾙｶﾌﾟﾗｰ根本はｶﾌﾟﾗｰが振れやすくする為 角(黄色部分)はなめらかになる様削り落とします。

   ｶﾄｰ Z01-0244 EF66前期形ﾅｯｸﾙｶﾌﾟﾗｰ

6.取付

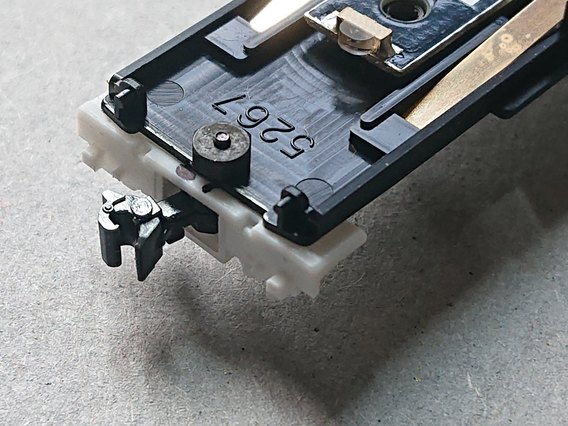

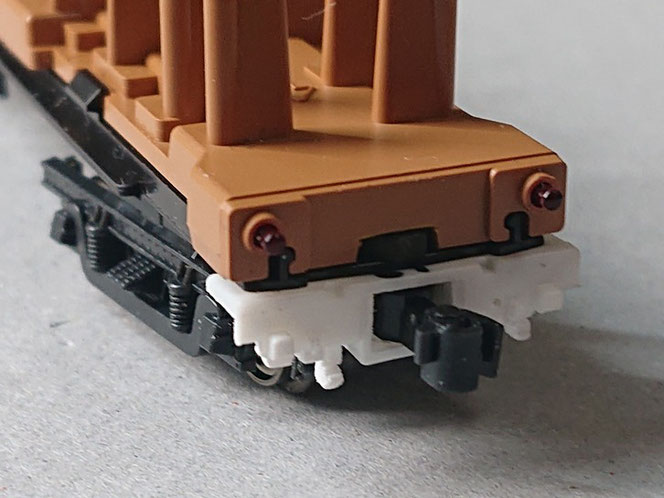

   ｶﾌﾟﾗｰﾎﾟｹｯﾄ ﾅｯｸﾙｶﾌﾟﾗｰ 端梁 床板と下から小ﾈｼﾞを通し床板の上でﾅｯﾄを介し締め付ければ

  完成です。

  ｴｺｰ B1000 M1ﾅｯﾄ

  ｴｺｰ B1061M1☓6小ﾈｼﾞ

ｲｽﾊﾟｰﾂ(茶色 灰色)とﾅｯﾄが干渉する部分は削って下さい。

7.部品を付ける場合

    ｴｱｰﾎｰｽ  銀河N70ｴｱｰﾎｰｽ(ﾎﾜｲﾄﾒﾀﾙ)

    蒸気暖房管  電気暖房線  解放ﾃｺは真鍮線0.3でそれらしく製作してください。

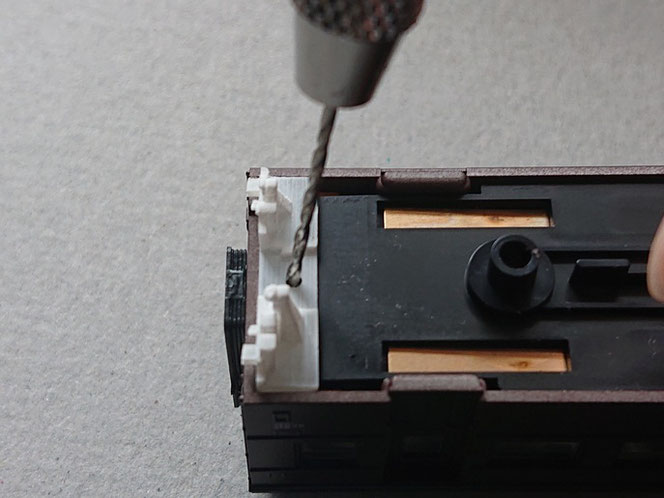

   下穴はｴｱﾎｰｽ用0.5 その他0.3の下穴が開いておりますがきつい様でしたら

   ﾋﾟﾝﾊﾞｲｽで丁寧に開け直ししてください。

   解放ﾃｺは割ﾋﾟﾝを介し取り付けてください。

  銀河ﾊﾟｰﾂには別に真鍮製で

  N301 ｴｱﾎｰｽ(取付穴0.5)

  N302 蒸気暖房用ﾎｰｽ(取付穴0.5)

  が有ります。
